貼片電容代理商:旁路電容和濾波電容,去耦電容分別怎么用?

時間:2024-01-18 09:00:26 作者:合通泰 點擊:

旁路電容、濾波電容和去耦電容是電子電路中常用的電容器,它們在電路中的作用和使用方法有所不同。

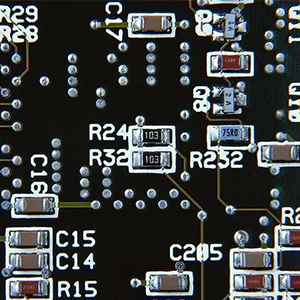

貼片電容

1. 旁路電容(Bypass Capacitor):

旁路電容主要用于提供低阻抗的通路,將不需要的高頻噪聲從元件或電纜中轉移出去。它的作用包括:

- 濾除輸入信號中的高頻噪聲,使前級攜帶的高頻雜波得到濾除。

- 提供基帶濾波功能,限制信號的帶寬。

- 作為AC旁路,消除無意的能量進入敏感部分。



旁路電容一般選擇較小的容值,通常在0.1uF或0.01uF左右,具體容值的選擇要考慮電容的頻率阻抗特性和電路的需求。



2. 濾波電容(Filter Capacitor):

濾波電容主要用于電源整流電路中,用來濾除交流成分,使輸出的直流信號更平滑。它的作用包括:

- 濾除電源中的交流成分,使輸出信號更接近純直流。

- 減小輸出信號的紋波幅度,提高電源的穩定性。



濾波電容一般選擇較大的容值,常見的容值有10uF或更大,具體容值的選擇要考慮電流的大小、期望的紋波大小和作用時間的大小。



3. 去耦電容(Decoupling Capacitor):

去耦電容主要用于放大電路中,用來消除自激,使放大器穩定工作。它的作用包括:

- 去除高頻信號的干擾,防止干擾通過電磁輻射進入電路。

- 提供局部的直流電源給有源器件,減少開關噪聲在電路板上的傳播。



去耦電容一般選擇較大的容值,常見的容值有10uF或更大,具體容值的選擇要考慮電路中的分布參數和驅動電流的變化大小。



旁路電容用于濾除輸入信號中的高頻噪聲和提供基帶濾波功能。

濾波電容用于濾除電源中的交流成分和減小輸出信號的紋波幅度。

去耦電容用于消除自激和提供局部的直流電源。
